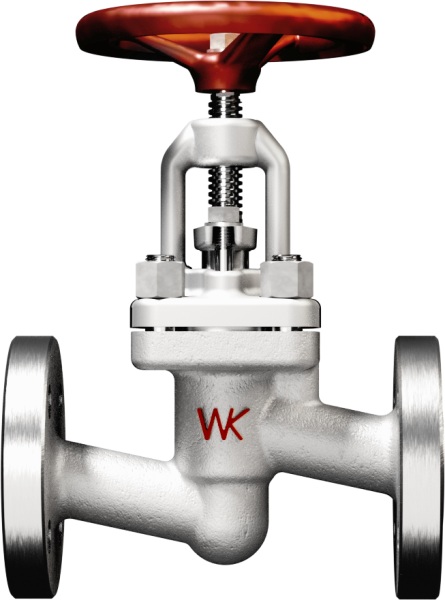

Zawór zaporowy WAKMET typ 530 przeznaczony jest do otwierania i całkowitego przerywania przepływu medium w instalacjach przemysłowych, energetycznych oraz ciepłowniczych. Konstrukcja zaworu oparta jest na klasycznym rozwiązaniu grzybkowym, zapewniającym wysoką szczelność zamknięcia oraz niezawodną pracę w warunkach bardzo wysokiego ciśnienia i temperatury.
Zawór pełni funkcję wyłącznie zaporową i nie może być stosowany jako zawór regulacyjny do dławienia przepływu. Do regulacji przepływu należy stosować zawory zaporowo-regulacyjne (wykonanie R).
Zawory wykonywane są w wersji:
Medium: woda, para wodna, inne neutralne ciekłe i gazowe substancje oraz paliwa ropopochodne.
| Przyłącza | Znak |
|---|---|
| Kołnierze | — |
| Do wspawania | S |
| Do wspawania (wzmocnione) | SW |
| Z wewnętrznym gwintem | G |
| Materiał kadłuba | Znak |
|---|---|
| (P250GH) C22.8 lub GP240GH | — |
| 16Mo3 lub G17CrMo5-5 | U |
| 13CrMo4-5 lub G17CrMo5-5 | A |
Materiały pokrywy, grzyba, pierścieni oraz trzpienia dobierane są w zależności od średnicy DN i wersji materiałowej, zgodnie z tabelą materiałową producenta.
| Rodzaj | Znak |
|---|---|
| Standardowy | — |
| Pierścień STELLIT | L |
| Napęd | Znak |
|---|---|
| Kółko ręczne | — |
| Napęd AUMA | NA |
| Napęd INTEC | NA |
| Napęd NWA | NW |
| Napęd MODACT | NM |
Dopuszczalne wartości ciśnienia roboczego w funkcji temperatury czynnika zależne są od materiału kadłuba i określone są w tabelach PN-EN, zgodnie z kartą katalogową producenta
.
Zawory zaporowe WAKMET typ 530 stosowane są do pewnego i szczelnego odcinania przepływu medium w:
Montaż zaworu na instalacji oraz jego obsługa powinny być wykonywane przez wykwalifikowany personel. Przed montażem rurociąg należy oczyścić z zanieczyszczeń mechanicznych oraz sprawdzić zgodność parametrów pracy medium z parametrami zaworu.
Zawór może być instalowany w dowolnym położeniu roboczym, przy zachowaniu zgodności kierunku przepływu z oznaczeniem na kadłubie oraz bez obciążeń pochodzących od masy rurociągu i osprzętu.
