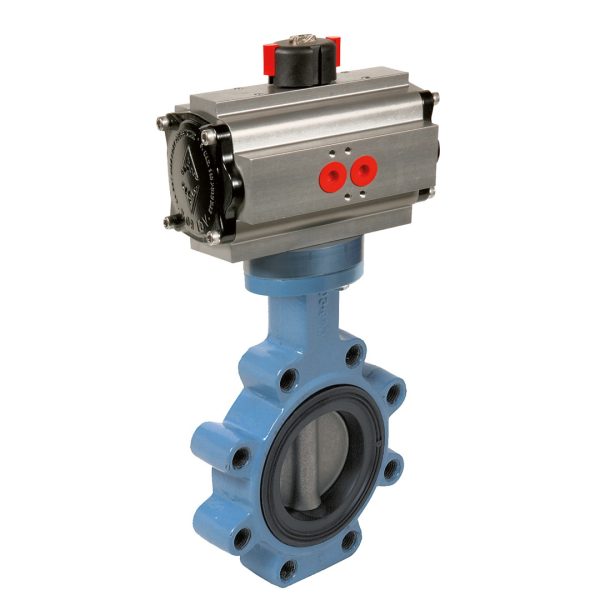

Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 z dyskiem ze stali kwasoodpornej CF8M i uszczelnieniem NBR

Opis techniczny

Przepustnica motylkowa centryczna w wykonaniu LUGER z serii Excellence TTV. Korpus wykonany z żeliwa sferoidalnego EN GJS-500-7, powłoka Rilsan w kolorze RAL 5024 o grubości 250–300 µm. Dysk ze stali kwasoodpornej CF8M, wymienne uszczelnienie NBR (powyżej DN40 typu jaskółczy ogon). Trzpień ze stali AISI 304, przechodzący na wylot. Konstrukcja umożliwia bezpośredni montaż siłownika na płytce ISO 5211.

Cechy konstrukcyjne

• wykonanie LUG, wzmocnione dla DN200–DN300,
• wydłużona szyja korpusu (long neck),
• płytka montażowa ISO 5211,
• możliwość obsługi dźwignią z blokadą (DN32–DN200, 9 pozycji), dla DN250–300 zatrzask bez blokady,
• opcjonalnie przekładnia ręczna IP65, przekładnia łańcuchowa lub przedłużenie trzpienia,
• opcjonalna dźwignia ze stali CF8M,
• uszczelnienie NBR odporne na wymianę,
• malowanie epoksydowe dźwigni.

Zakres średnic

DN32 – DN300

Parametry pracy

• ciśnienie robocze: do 16 bar,
• temperatura pracy: od -10°C do +90°C,
• ciśnienie sprężonego powietrza: max 7 bar (na życzenie więcej – z siedziskiem klejonym lub wulkanizowanym),
• podciśnienie: do -0,3 bar (na życzenie do -0,94 bar).

Zastosowanie

Przepustnica przeznaczona do: węglowodorów niearomatycznych, paliw, wody, gazu ziemnego, oleju, smarów, powietrza sprężonego, glikolu.
Nie zalecana do: kwasów organicznych, chloru, alkoholu, benzyny, acetonu, octu i rozpuszczalników.
Może być montowana na końcu rurociągu od DN50 i wyżej (6 bar) lub jako końcowy element z kołnierzem (12 bar do DN150, 10 bar powyżej).

Przyłącza

• pomiędzy kołnierze PN10/16 (DN32–DN150),
• PN10 powyżej DN150,
• opcjonalnie PN16 lub klasa 150 (PN20).

Certyfikaty i normy

• Dyrektywa ciśnieniowa PED 2014/68/UE,
• badania szczelności wg EN 12266-1, klasa A,
• długość wg ISO 5752 seria 20 / EN 558 seria 20 / BS 5155 seria 4 / DIN 3202 K1 / API 609 / ASME B16.10,
• ISO 5211 płytka montażowa,
• certyfikat materiałowy 3.1 na życzenie,
• producent certyfikowany wg ISO 9001:2015,
• dopuszczenie Bureau Veritas (na życzenie),
• opcjonalnie wykonanie w wersji ATEX II 2G/2D, strefy 1&21 oraz 2&22,
• możliwość stosowania w systemach bezpieczeństwa do SIL2 (redundantnie do SIL3).

Siłownik pneumatyczny Actreg ADA (podwójnego działania)

Opis techniczny
Siłowniki pneumatyczne serii ADA firmy Actreg są przeznaczone do automatyzacji zaworów 1/4 obrotu (kulowych i przepustnic). Konstrukcja oparta na zębatce i listwie zębatej zapewnia płynne przenoszenie momentu obrotowego. Siłowniki charakteryzują się kompaktową budową, wysoką trwałością i łatwą obsługą. Mogą być montowane bezpośrednio na zaworach dzięki płytce montażowej ISO 5211.

Cechy konstrukcyjne

• Korpus: aluminium anodowane
• Pokrywy boczne: aluminium malowane proszkowo (różne kolory w zależności od rozmiaru)
• Wał: stal nierdzewna AISI 420
• Uszczelnienia: NBR (inne opcje dostępne na zamówienie)
• Mechanizm: listwa zębata – zębatka
• Zakres momentów obrotowych: od 10 Nm do ponad 4000 Nm (w zależności od modelu)
• Kąt obrotu: 90° ±5° (regulacja)
• Przyłącza powietrza: ISO 228/1 (BSPP)
• Płytka montażowa: ISO 5211
• Pozycja wskaźnika: zgodna ze standardem VDI/VDE 3845

Parametry pracy

• Medium: sprężone powietrze, filtrowane, smarowane lub niesmarowane
• Ciśnienie zasilania: 2,5–8 bar
• Temperatura pracy: –20°C do +80°C (inne wersje na życzenie: niska lub wysoka temperatura)

Zastosowanie

• Automatyzacja zaworów kulowych i przepustnic
• Instalacje wodne, powietrzne, gazowe, przemysłowe
• Procesy wymagające szybkiego i pewnego działania

Certyfikaty i normy

• ISO 5211 – standard montażu
• VDI/VDE 3845 – interfejs akcesoriów
• ATEX II 2G/D (dla wersji w wykonaniu przeciwwybuchowym)

---

Siłownik pneumatyczny Actreg ASR (ze sprężyną powrotną)

Opis techniczny
Siłowniki pneumatyczne serii ASR firmy Actreg są wersją ze sprężyną powrotną, przeznaczoną do automatyzacji zaworów wymagających powrotu do pozycji bezpiecznej w przypadku zaniku zasilania powietrzem. Mechanizm zębatka–listwa zębata zapewnia równomierny moment obrotowy oraz niezawodność w pracy ciągłej. Dzięki płytce ISO 5211 mogą być bezpośrednio montowane na zaworach.

Cechy konstrukcyjne

• Korpus: aluminium anodowane
• Pokrywy boczne: aluminium malowane proszkowo (różne kolory zależne od momentu)
• Wał: stal nierdzewna AISI 420
• Uszczelnienia: NBR (inne dostępne na zamówienie)
• Mechanizm: listwa zębata – zębatka
• Zakres momentów obrotowych: od 10 Nm do ponad 3000 Nm (w zależności od modelu i ilości sprężyn)
• Kąt obrotu: 90° ±5° (regulacja)
• Przyłącza powietrza: ISO 228/1 (BSPP)
• Płytka montażowa: ISO 5211
• Pozycja wskaźnika: zgodna z VDI/VDE 3845

Parametry pracy

• Medium: sprężone powietrze, filtrowane, smarowane lub niesmarowane
• Ciśnienie zasilania: 2,5–8 bar
• Temperatura pracy: –20°C do +80°C (inne wersje dostępne na życzenie)
• Sprężyna powrotna: stal wysokogatunkowa, zabezpieczona przed korozją

Zastosowanie

• Automatyzacja zaworów kulowych i przepustnic
• Instalacje wymagające funkcji bezpieczeństwa (powrót do pozycji otwartej lub zamkniętej przy zaniku powietrza)
• Zastosowania przemysłowe, wodne, gazowe i chemiczne

Certyfikaty i normy

• ISO 5211 – standard montażu
• VDI/VDE 3845 – interfejs akcesoriów
• ATEX II 2G/D (dla wersji przeciwwybuchowych)

Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN40 z siłownikiem pneumatycznym ADA20 – 261353015100
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN40 z siłownikiem pneumatycznym ASR40 – 261353016101
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN50 z siłownikiem pneumatycznym ADA20 – 261354015100
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN50 z siłownikiem pneumatycznym ASR40 – 261354016101
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN65 z siłownikiem pneumatycznym ADA40 – 261355015101
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN65 z siłownikiem pneumatycznym ASR80 – 261355016102
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN80 z siłownikiem pneumatycznym ADA40 – 261356015101
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN80 z siłownikiem pneumatycznym ASR80 – 261356016102
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN100 z siłownikiem pneumatycznym ADA80 – 261357015102
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN100 z siłownikiem pneumatycznym ASR130 – 261357016103
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN125 z siłownikiem pneumatycznym ADA80 – 261358015102
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN125 z siłownikiem pneumatycznym ASR200 – 261358016104
Przepustnica motylkowa żeliwna centryczna LUGER typ 1161 DN150 z siłownikiem pneumatycznym ADA130 – 261359015103

Producent: SYVECO
