Zawór kulowy ELSA® ze stali kwasoodpornej z siłownikiem pneumatycznym Alphair RE i RES

Opis techniczny

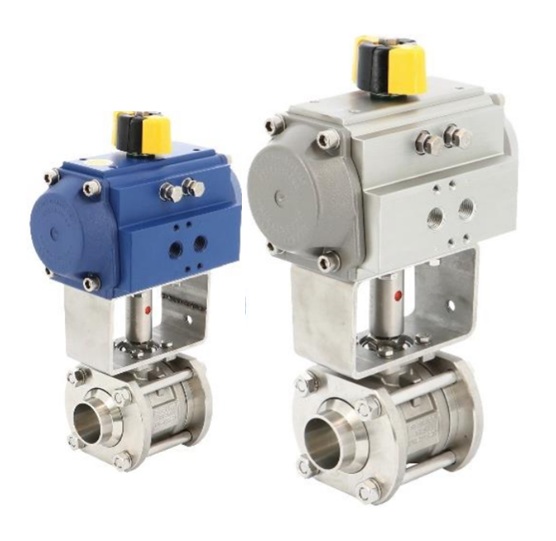

Zespół składa się z 3-częściowego zaworu kulowego ELSA® ze stali kwasoodpornej z obrotowymi przyłączami oraz siłownika pneumatycznego Alphair serii RE (dwustronnego działania) lub RES (ze sprężyną powrotną).

Zawór przeznaczony jest do automatycznego odcinania mediów w instalacjach chemicznych, petrochemicznych, farmaceutycznych i spożywczych. Konstrukcja z zewnętrznymi ściągami umożliwia łatwy demontaż i serwis. Uszczelnienie trzpienia realizowane jest poprzez potrójny układ uszczelnień typu „chevron” z TFM 1600.

Zawór posiada certyfikat emisji fugatywnej ISO 15848-1 (klasa BH) oraz spełnia wymagania Rozporządzenia (WE) 1935/2004 i FDA – dopuszczony do kontaktu z żywnością.

Zespół zawór + siłownik może być stosowany w strefach zagrożonych wybuchem 1, 2, 21 i 22 (ATEX II 2G/D).

Montaż siłownika realizowany jest poprzez arkadę i sprzęgło zgodnie z EN 15081.

---

Cechy konstrukcyjne

Zawór ELSA®:

• konstrukcja 3-częściowa skręcana,
• korpus i przyłącza ze stali kwasoodpornej EN 1.4408 / 1.4409,
• kula CF3M (Ra 0,4),
• gniazda i uszczelnienia z TFM 1600,
• potrójne uszczelnienie trzpienia,
• system antystatyczny kula–trzpień–korpus,
• obrotowe przyłącza ułatwiające montaż,
• płyta montażowa ISO 5211,
• dostępne wersje: przelot pełny (DN08–DN100) oraz przelot zredukowany (DN15–DN65).

Siłownik Alphair RE (double acting):

• aluminiowy korpus anodowany EN AW 6063 T6,
• regulacja kąta obrotu ±5°,
• przyłącza powietrza NAMUR VDI/VDE 3845,
• mocowanie ISO 5211 / DIN 3337,
• standardowa temperatura pracy: −20°C do +80°C,
• ciśnienie zasilania: 6–10 bar,
• 100% testów szczelności i funkcjonalności.

Siłownik Alphair RES (sprężyna powrotna):

• konstrukcja jak RE,
• zespół sprężyn powrotnych (funkcja bezpieczeństwa),
• automatyczne zamknięcie lub otwarcie przy zaniku powietrza,
• możliwość konfiguracji momentu sprężynowego.

---

Zakres pracy

Zawór:

• ciśnienie robocze (PS):
  • DN08–DN40: do 63 bar
  • DN50: 50 bar
  • DN65–DN80: 40 bar
  • DN100: 25 bar
• temperatura medium: −50°C do +210°C
• temperatura otoczenia: −20°C do +80°C

Siłownik:

• zasilanie: sprężone powietrze, filtrowane 50 µm,
• standardowe ciśnienie pracy: 8 bar (maks. 10 bar),
• regulacja mechaniczna krańcowych pozycji.

---

Zastosowanie

• instalacje chemiczne i petrochemiczne,
• przemysł farmaceutyczny i spożywczy,
• instalacje mediów agresywnych,
• systemy automatycznego odcinania procesowego,
• aplikacje w strefach ATEX,
• układy wymagające funkcji bezpieczeństwa (wersja RES).

---

Normy i certyfikaty

• Dyrektywa 2014/68/UE
• ATEX II 2G/D (strefy 1, 2, 21, 22)
• ISO 15848-1 (emisje fugitivnych – klasa BH)
• EN 12266-1 (badania końcowe)
• EN 12516-2/3 (wymiarowanie)
• ISO 5211 (przyłącze siłownika)
• NAMUR VDI/VDE 3845
• EN 61508 – poziom SIL 3
• CE 1935/2004 – kontakt z żywnością

Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN08 z siłownikiem RE51 – 271100017006R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN08 z siłownikiem RES51 – 271100017106R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN10 z siłownikiem RE51 – 271101017006R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN10 z siłownikiem RES51 – 271101017106R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN15 z siłownikiem RE51 – 271102017006R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN15 z siłownikiem RES51 – 271102017106R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN20 z siłownikiem RE51 – 271103017006R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN20 z siłownikiem RES51 – 271103017106R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN25 z siłownikiem RE51 – 271104017006R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN25 z siłownikiem RES64 – 271104017107R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN32 z siłownikiem RE64 – 271105017007R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN32 z siłownikiem RES76 – 271105017108R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN40 z siłownikiem RE64 – 271106017007R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN40 z siłownikiem RES86 – 271106017109R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN50 z siłownikiem RE76 – 271107017008R
Zawór kulowy 3-częściowy ze stali kwasoodpornej z obrotowymi końcówkami BW ISO – ELSA® typ ELIT DN50 z siłownikiem RES101 – 271107017110R

Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN08 z siłownikiem RE51 – 271110017006R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN08 z siłownikiem RES51 – 271110017106R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN10 z siłownikiem RE51 – 271111017006R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN10 z siłownikiem RES51 – 271111017106R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN15 z siłownikiem RE51 – 271112017006R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN15 z siłownikiem RES51 – 271112017106R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN20 z siłownikiem RE51 – 271113017006R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN20 z siłownikiem RES51 – 271113017106R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN25 z siłownikiem RE51 – 271114017006R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN25 z siłownikiem RES64 – 271114017107R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN32 z siłownikiem RE64 – 271115017007R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN32 z siłownikiem RES76 – 271115017108R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN40 z siłownikiem RE64 – 271116017007R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN40 z siłownikiem RES86 – 271116017109R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN50 z siłownikiem RE76 – 271117017008R
Zawór kulowy 3-częściowy ze stali kwasoodpornej do wspawania SW – ELSA® typ ELIT DN50 z siłownikiem RES101 – 271117017110R

Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 1/4" z siłownikiem RE51 – 271120017006R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 1/4" z siłownikiem RES51 – 271120017106R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 3/8" z siłownikiem RE51 – 271121017006R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 3/8" z siłownikiem RES51 – 271121017106R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 1/2" z siłownikiem RE51 – 271122017006R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 1/2" z siłownikiem RES51 – 271122017106R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 3/4" z siłownikiem RE51 – 271123017006R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 3/4" z siłownikiem RES51 – 271123017106R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 1" z siłownikiem RE51 – 271124017006R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 1" z siłownikiem RES64 – 271124017107R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 1"1/4 z siłownikiem RE64 – 271125017007R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 1"1/4 z siłownikiem RES76 – 271125017108R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 1"1/2 z siłownikiem RE64 – 271126017007R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 1"1/2 z siłownikiem RES86 – 271126017109R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 2" z siłownikiem RE76 – 271127017008R
Zawór kulowy 3-częściowy gwintowany BSP ze stali kwasoodpornej – ELSA® typ ELIT 2" z siłownikiem RES101 – 271127017110R

Producent: SYVECO
