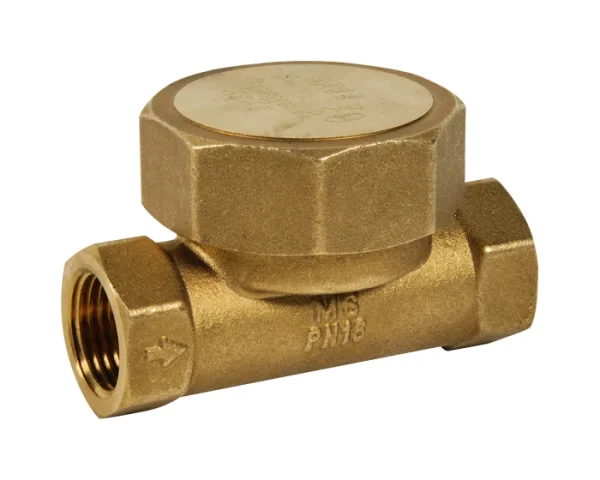

Odwadniacz TKK 61 jest odwadniaczem z kapsułą termostatyczną przeznaczonym do odprowadzania kondensatu z instalacji pary niskociśnieniowej. Wykonany z mosiądzu, przystosowany do montażu w linii (wersja prosta).
Kapsuła wykonana z Hastelloy objęta jest międzynarodowym patentem producenta. Odwadniacz jest niewrażliwy na przeciwciśnienie, zapewnia ciągłą regulowaną pracę oraz automatyczne odpowietrzanie instalacji podczas rozruchu.
Temperatura odprowadzenia kondensatu może być dobrana poprzez zastosowanie kapsuły standardowej 10°C lub chłodzącej 5°C. Urządzenie wyposażone jest w filtr siatkowy (wbudowaną kryzę ochronną).
Korpus: mosiądz.
Pokrywa: mosiądz.
Kapsuła termostatyczna: Hastelloy.
Sprężyna i elementy wewnętrzne: stal kwasoodporna AISI 304.
Uszczelnienie pokrywy: włókno.
Wbudowany filtr (crépine).
Montaż w linii – wersja prosta (TKK 61).
Przyłącze gwintowane BSP (ISO 228), G 1/2".
Ciśnienie obliczeniowe korpusu: 16 bar.
Maksymalne ciśnienie robocze medium (PS): 10 bar.
Temperatura medium (TS): od 0°C do +200°C.
Charakterystyka przepływu kondensatu zależna od różnicy ciśnień.
Dostępne wykonania kapsuły:
– rozładowanie 10°C poniżej temperatury nasycenia,
– rozładowanie 20°C poniżej temperatury nasycenia.
Wysokość (H): 48 mm.
Długość (L): 76 mm.
Szerokość (M): 38 mm.
Wymiar K: 13 mm.
Masa: ok. 0,50 kg.
Odwadniacz należy instalować w pozycji poziomej.
Przed montażem należy odciąć dopływ pary, zdepresjonować i schłodzić instalację.
Podczas montażu należy zachować kierunek przepływu zgodny ze strzałką na korpusie (para od strony wlotu, kondensat wylot).
Instalacje pary niskociśnieniowej.
Odprowadzanie kondensatu z rurociągów i urządzeń parowych.
Układy wymagające automatycznego odpowietrzania podczas rozruchu.
Dyrektywa ciśnieniowa 2014/68/UE (G 1/2" – art. 4 §3, nie podlega oznakowaniu CE w zakresie PED).
Gwint wg ISO 228.
Materiał mosiądzu zgodny z EN 1503-4.
